ПРОДУКЦИЯ

Ультразвуковой акустический комплекс ЛАС "Сканер - 2000"

"Сканер - 2000" - аппаратно-программный комплекс, относящийся к аппаратуре контроля технического состояния скважин. "Сканер - 2000" предназначен для оперативного акустического, геофизического исследования скважин образованных в результате размыва каменной соли. ЛАС "Сканер - 2000" позволяет определить геометрические размеры и формы полостей скважины в реальном масштабе времени. Новый локатор акустический скважинный «Сканер - 2000» создан сотрудниками ООО «НПО Поиск» при содействии специалистов ведущих университетов России - БГТУ "Военмех" и СПбГУ ИТМО.

Особенности нового прибора:

1 – Длина 970 мм, диаметр 76мм. Применение уникальных технологий дало возможность создать скважинный прибор столь малых размеров. Новый «Сканер - 2000» более чем в 2 раза меньше в сравнении с устаревшими аналогами, достигавшими длины в 2 - 2,5 метра.

2 – Блок антенн, изготовлен с применением новейших нано-технологий, что позволило отказаться от защитного оргстекла, которое используется в устаревших скважинных приборах, а также выдерживать большее внешнее гидростатическое давление до 35мПа в сравнении с устаревшими локаторами, выдерживающими только 20мПа.

3 – Кинематический блок, разработанный специалистами СПбГУ ИТМО позволил повысить крутящий момент и устранить помехи от коллекторного узла.

4 – Цифровой блок электроники, созданный специалистами БГТУ "Военмех", воплотил в себе новейшие разработки военно-промышленного комплекса России, позволил: уменьшить размеры скважинного прибора, уменьшить потребляемую мощность оборудования до 60Вт, проводить работы по сканированию подземных полостей (скважин) без поднятия технологических колонн.

5 – Более высокая рабочая частота позволила получить сфокусированный луч антенн. Использование высокой частоты при исследовании скважин позволило увеличить точность измерений на больших расстояниях, более чем в 2 раза по сравнению со скважинными локаторами, использующими низкие частоты 360кГц и 250кГц.

6 – Время регистрации одного контура (сечения) всего 70 секунд. Столь малое время регистрации позволяет почти в 2 раза уменьшить общее время работ по сканированию скважин.

7- Малые габариты и вес прибора позволяют провести исследование скважины, при технически сложном состоянии колонн не боясь потерять ("зацепить") прибор в скважине.

8- Прибор так же может использоваться как локатор муфт.

Локатор акустический скважинный Сканер-2000 погружной модуль(прибор скважинный) + наземный блок управления + Ноутбук с программой обработки данных сканирования скважины).

Ультразвуковой комплекс "СКАНЕР-2000"

Звуколокационный комплекс "СКАНЕР-2000" состоит из следующих основных частей:
-скважинный прибор "СКАНЕР-2000" (погружной модуль);
-наземный блок сопряжения;
-персональный компьютер в переносном исполнении и программное обеспечение для управления процессом регистрации данных и обработки результатов измерения;

Прибор изготовлен из специальных композитных, немагнитных материалов.

Скважный прибор "Сканер-2000" подключается к каротажной станции через головку зонда ГОСТ 14213-89 ГЗБ3-60 и 3-х жильный геофизический кабель (КТБ 3 ГОСТ 6020-68) длиною не более 5000м. Под заказ изготовляются приборы, совместимые с кабелем и кабельными наконечниками, для использования в каротажных станциях иностранного производства.

Основные технические характеристики

1. Диапазон измеряемых расстояний при ультразвуковой локации в растворе (в стандартной комплектации прибора) 120м
2. Минимальное измеренное расстояние (по условному радиусу) 0,3м
3. Погрешность измерения расстояний (при наземной проверке), не более ±2 %
4. Погрешность угла азимутальной привязки по магнитному полю земли, не более ±1°
5. Допустимое внешнее гидростатическое давление, не более 28 мПа
6. Рабочая среда Жидкая (рассол NaCl,углеводороды и нефтепродукты)
7. Температура эксплуатации (рабочей среды)от
до
0°С
+85°С
8. Габариты: а) диаметр, не более
б) длина , не более
76 мм
970 мм
9. Масса не более 18 кг
10. Тип каротажного подъемника ПКС-2
11. Марка геофизического кабеля ГОСТ 6020-68 (КГ 3х075-60-90) КГБ 3
12. Длина геофизического кабеля, в зависимости от бухты КС (1000-5000) м
13. Головка зонда ГОСТ 14213-89 ГЗБ3-60
14. Диаметр геофизического кабельного наконечника 60мм
15. Напряжение питания (сеть 50 Гц) 110-240 В
16. Потребляемая мощность не более 60 Вт
17. Срок службы не менее 10 лет
18. Время регистрации сечения не более 70 сек

Регистрация данных о скважине производится по сечениям с шагом по окружности 2 угловых градуса (180 измерений на одно сечение в течение 70 сек.). Данные в реальном времени отображаются на экране ПК и по командам оператора могут быть пропущены или сохранены для дальнейшей обработки.

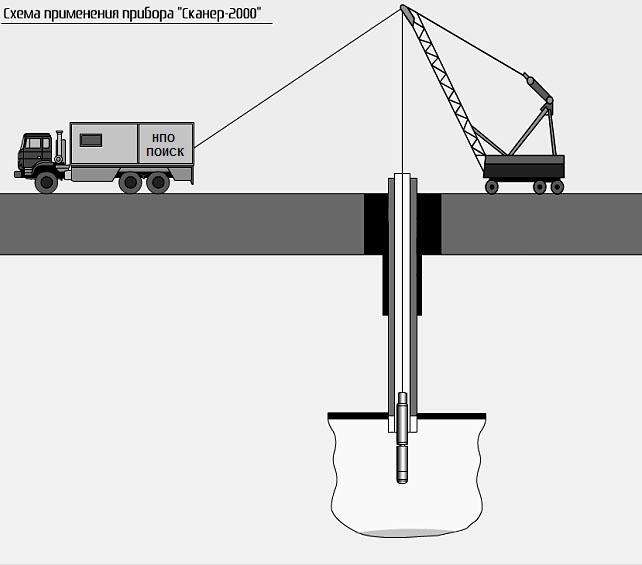

Схема применения эхолокационного комплекса "Сканер-2000"

Схема применения локатора акустического скважинного Сканер-2000 (погружной модуль) при ультразвуковом исследовании скважин

Программное обеспечение позволяет обрабатывать и получать следующую информацию:
- детальный анализ первичных измерений горизонтальных сечений c одновременным подсчётом площади сечения, коэффициента анизотропии и прочей информацией;
- вертикальные сечения в различных направлениях относительно "севера";
- аксонометрическая проекция подземной выработки;
- расчетное значение объема резервуара как суммы элементарных объемов между смежными горизонтальными сечениями;
- создание различных графиков;
- возможность перенести и обработать данные исследования скважины другими WINDOWS-совместимыми программами: WORD, EXCEL, MATLAB и др.

Результат исследования скважины с помощью ультразвукового эхолокационного комплекса "Сканер-2000"

Результаты и программы применения локатора акустического скважинного Сканер-2000 объёмное изображение

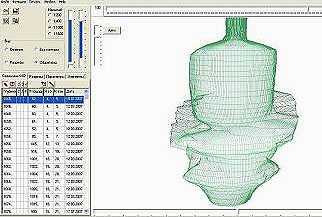

3-х мерное изображение размытой полости

Результаты и программы применения локатора акустического скважинного Сканер-2000

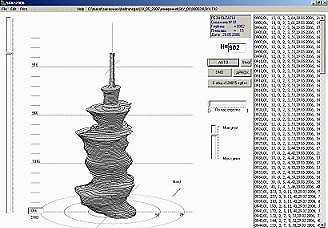

аксонометрическая проекция скважины

Результаты и программы применения локатора акустического скважинного Сканер-2000

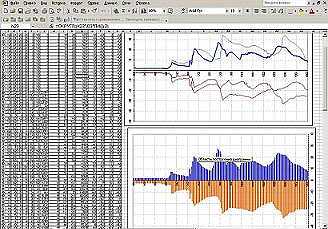

просмотр данных в EXCEL

Прибор сертифицирован и включён в реестр измерительных средств РФ.

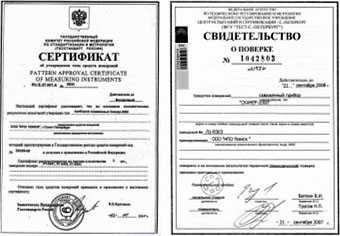

Сертификаты и поверки локатора акустического скважинного Сканер-2000

Приборы успешно эксплуатируют: с 1998г рассолопромысел солезавода "МОЗЫРЬСОЛЬ", с 2002г на рудниках "САЯНСКХИМПЛАСТ", с 2006г на подземных хранилищах газа "БелТрансГаз", с 2007г рассолопромысел "СОДА", c 2009г на строительствах ПХГ и исследованиях газоконденсатных скважин в дочерних предприятиях "ОАО ГазПром", с 2000г успешно используются в хранилищах нефтепродуктов и при размыве хранилища отходов, в КНР при технически сложном состоянии колонн, в том числе при измерениях через колонну.

Наше предприятие постоянно совершенствует выпускаемое оборудование. Все вопросы по модернизации и обновлению программного обеспечения, а также ваши пожелания направляйте по электронной почте или свяжитесь с нами по телефону.
